Standar pengujian keandalan untuk komponen elektronik

Ada banyak jenis produk yang membutuhkan pengujian keandalan. Perusahaan yang berbeda memiliki kebutuhan pengujian yang berbeda sesuai dengan kebutuhan mereka.Jadi apa standar pengujian keandalan dan proyek untuk komponen elektronik dalam kebanyakan kasusMari kita lihat.

Menurut tingkat uji, itu dibagi menjadi kategori berikut:

1. Produk uji hidup

EFR: Tes tingkat kegagalan awal

Tujuan: Mengevaluasi stabilitas proses, mempercepat tingkat kegagalan cacat, dan menghapus produk yang gagal karena alasan alami

Kondisi pengujian: Tingkatkan suhu dan tegangan secara dinamis untuk menguji produk dalam waktu tertentu

Mekanisme kegagalan: cacat material atau proses, termasuk kegagalan yang disebabkan oleh produksi seperti cacat lapisan oksida, plating logam, kontaminasi ion, dll.

Standar referensi:

JESD22-A108-A

EIAJED- 4701-D101

HTOL/LTOL: Kehidupan operasi suhu tinggi/rendah

Tujuan: Mengevaluasi daya tahan perangkat di bawah overheating dan overvoltage untuk jangka waktu tertentu

Kondisi pengujian: 125°C, 1.1VCC, pengujian dinamis

Mekanisme kegagalan: migrasi elektron, retakan lapisan oksida, difusi bersama, ketidakstabilan, kontaminasi ion, dll.

Data referensi:

IC dapat dijamin digunakan terus menerus selama 4 tahun setelah lulus uji 1000 jam pada 125°C, dan 8 tahun setelah lulus uji 2000 jam; 8 tahun setelah lulus uji 1000 jam pada 150°C,dan 28 tahun setelah lulus tes 2000 jam

MIT-STD-883E Metode 1005.8

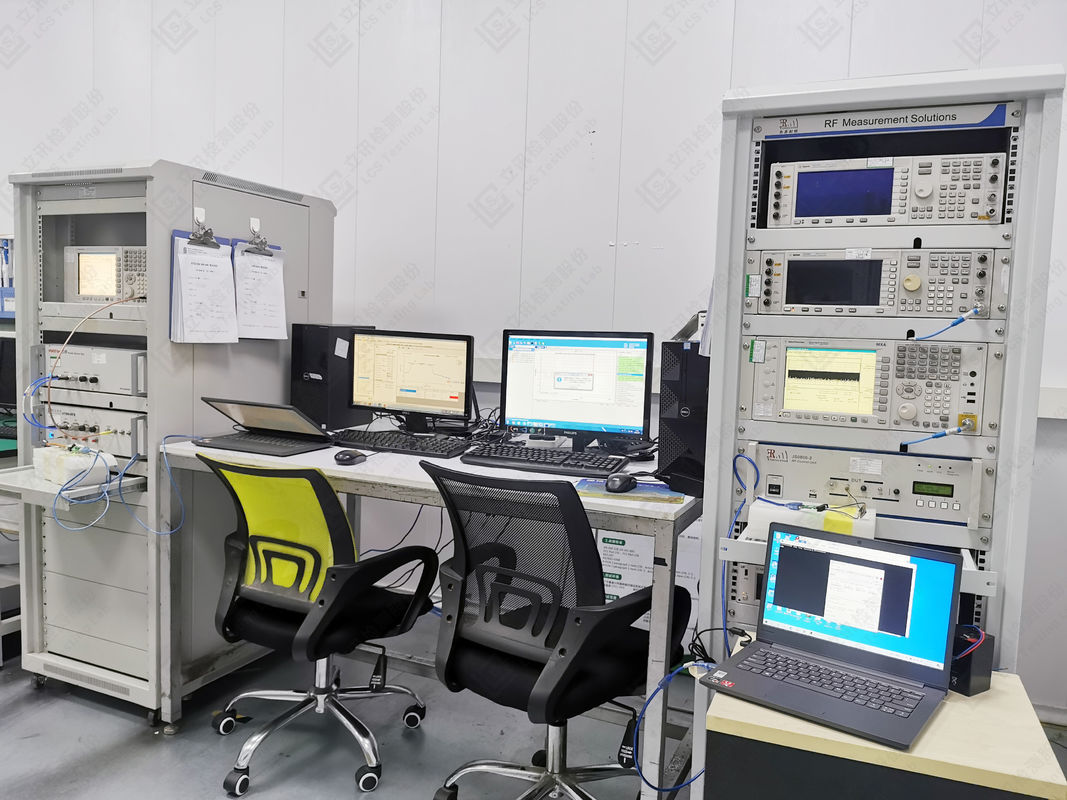

II. Item uji lingkungan

PRE-CON: Uji Prasyarat

Tujuan: Untuk mensimulasikan daya tahan IC yang disimpan dalam kondisi kelembaban dan suhu tertentu sebelum digunakan, yaitu keandalan penyimpanan IC dari produksi hingga penggunaan

THB: Uji kelembaban dan bias suhu dipercepat

Tujuan: Untuk mengevaluasi ketahanan produk IC terhadap kelembaban di bawah suhu tinggi, kelembaban tinggi dan kondisi bias dan mempercepat proses kegagalan mereka

Kondisi pengujian: 85°C, 85%RH, 1.1 VCC, bias statis

Mekanisme kegagalan: korosi elektrolitik

JESD22-A101-D

EIAJED- 4701-D122

Tes Tekanan yang Sangat Dipercepat (HAST)

Tujuan: Untuk mengevaluasi ketahanan produk IC terhadap kelembaban di bawah suhu tinggi, kelembaban tinggi dan kondisi tekanan tinggi di bawah bias dan mempercepat proses kegagalan mereka

Kondisi pengujian: 130°C, 85%RH, 1.1 VCC, bias statis, 2.3 atm

Mekanisme kegagalan: korosi ionisasi, penyegelan paket

JESD22-A110

PCT: Uji Tekanan Cook (Uji Autoklav)

Tujuan: Untuk mengevaluasi ketahanan produk IC terhadap kelembaban dalam kondisi suhu tinggi, kelembaban tinggi dan tekanan tinggi dan mempercepat proses kegagalan mereka

Kondisi uji: 130°C, 85%RH, bias statis, 15PSIG (2 atm)

Mekanisme kegagalan: korosi logam kimia, penyegelan paket

JESD22-A102

EIAJED- 4701-B123

*HAST berbeda dari THB karena suhu lebih tinggi dan waktu eksperimen dapat dipersingkat mengingat faktor tekanan, sedangkan PCT tidak menambah bias tetapi meningkatkan kelembaban.

TCT: Uji Siklus Suhu

Tujuan: Untuk mengevaluasi hasil kontak antarmuka antara logam dengan koefisien ekspansi termal yang berbeda dalam produk IC.Metode ini adalah untuk berulang kali berubah dari suhu tinggi ke suhu rendah melalui udara yang beredar

Kondisi pengujian:

Kondisi B: -55°C sampai 125°C

Kondisi C: -65°C sampai 150°C

Mekanisme kegagalan: retak dielektrik, retak konduktor dan isolator, delaminasi antarmuka yang berbeda

MIT-STD-883E Metode 1010.7

JESD22-A104-A

EIAJED- 4701-B-131
