Uji INS gangguan kebisingan frekuensi tinggi
Pendahuluan tes
Uji gangguan kebisingan frekuensi tinggi INS termasuk dalam uji medan EMC,dan tujuan pengujian dasarnya sama dengan standar internasional IEC 61000-4-4 (pengujian kelompok pulsa transien cepat listrik)Kemampuan pengujian ini terutama melayani pelanggan yang terkait dengan Jepang dan beberapa negara Asia.

Uji INS gangguan kebisingan frekuensi tinggi

Uji ini terutama mensimulasikan perangkat switch di sirkuit, seperti relay, dll. Ketika mereka dihidupkan atau dimatikan, arus di sirkuit akan berubah dengan cepat.Jika ada komponen induktif dalam sirkuit, perubahan arus yang cepat akan menghasilkan gangguan tegangan tinggi instan. jenis gangguan ini berisi spektrum yang luas (hingga 2 GHz), yang digabungkan, dipantulkan,berresonansi dan diperkuat oleh IC melalui kabel kabel daya dan papan sirkuit cetak di dalam peralatanUntuk memastikan stabilitas produk elektronik selama penggunaan, perlu untuk melakukan uji anti-interferensi (EMS) pada mereka.Menggunakan generator pulsa frekuensi tinggi, beberapa kelompok sinyal denyut langsung diterapkan pada sampel yang diuji dan kemampuan anti interferensi sampel dievaluasi berdasarkan perubahan kinerja sampel sebelumnya,setelah dan selama pengujian.
Objek aplikasi pengujian
Peralatan elektronik seperti panel kontrol pusat
Standar umum
NECA TR-28: Indikator pengujian untuk penguji kebisingan frekuensi tinggi gelombang persegi panjang

JEM TR-177: Indikator pengujian untuk penguji kebisingan frekuensi tinggi gelombang persegi panjang untuk mesin dan peralatan listrik

JEC 0103_2005: Standar uji sirkuit kontrol tegangan rendah

Instrumen pengujian

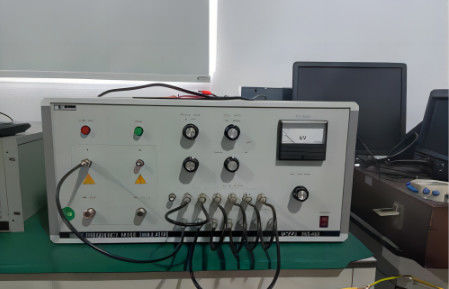

Generator pulsa frekuensi tinggi

Generator pulsa frekuensi tinggi

Data model:

Model: INS-40A

Amplitudo pulsa output (50Ω beban): pulsa persegi panjang 0~2KVmax±10%

Amplitudo pulsa output sirkuit terbuka: pulsa persegi panjang 0 ~ 4KVmax±10%

Lebar pulsa: 50ns ~ 1μs (50Ω beban, 50ns langkah)

Waktu naik ≤1ns

Kapasitas daya peralatan yang diuji:

AC fase tunggal: 220Vmax, 16Amax

DC fase tunggal: 220Vmax, 16Amax

Metode pengujian

1Sambungkan ujung output pulsa langsung ke ujung input daya sampel yang diuji dengan kabel koaksial output.

Metode uji INS gangguan kebisingan frekuensi tinggi

2. Bekerja sama dengan seluruh mesin atau substrat koneksi, dan menggunakan probe dekat medan (lapangan listrik, medan magnet) untuk langsung menerapkan denyut nadi ke cangkang sampel pada 0cm.
