Uji tahan api: Pelacakan
Standar pengujian

GB/T 4207; IEC 60112; EN IEC 60112

Definisi

Indeks pelacakan komparatif CTI: Nilai tegangan maksimum ketika lima spesimen dikenakan 50 tetes cairan tanpa kegagalan pelacakan dan pembakaran terus menerus, dinyatakan dalam volt (V),dan juga mencakup deskripsi sifat material selama tes 100 tetes;

Proof tracking index PTI: Nilai tegangan maksimum yang sesuai dengan lima sampel yang mengalami 50 tetes cairan tanpa kegagalan pelacakan dan pembakaran terus menerus,diekspresikan dalam volt (V)

Spesimen

Dianjurkan untuk menggunakan sampel dengan ukuran datar tidak kurang dari 20mmX20mm dan ketebalan tidak kurang dari 3mm (dapat ditumpuk)

Pengolahan awal sampel lingkungan

Kecuali ditentukan sebaliknya, sampel harus disimpan pada suhu (23±2) °C dan kelembaban relatif (50±10)% selama setidaknya 24 jam.

Uji harus dimulai dalam waktu 30 menit setelah sampel diambil dari ruang pendingin

Ketika tegangan sinusoid diterapkan pada elektroda

Kisaran tegangan: 100V ~ 600V; kisaran frekuensi: 48Hz ~ 62Hz; kesalahan maksimum perangkat pengukur tegangan tidak boleh melebihi 1,5%, dan catu daya tidak boleh kurang dari 0,6kVA

Kalibrasi diri instrumen

Ketika nilai efektif arus adalah (0,50±0,05) A untuk (2,0±0,2) s, perangkat overcurrent harus beroperasi

Solusi uji

Solusi A: Larut reagen amonium klorida anhidrat murni secara analitis dengan fraksi massa sekitar 0,1% dan kemurnian tidak kurang dari 99.8% dalam air deionisasi untuk menyiapkan larutan A dengan resistivitas (3.95±0.05) Ω·m pada (23±1) °C;

Solusi B: Larut reagen klorida ammonium anhidrat (NH.CI) murni secara analitis dengan fraksi massa sekitar 0,1% dan kemurnian tidak kurang dari 99.8% dan natrium dibutylnaphthalene sulfonate dengan fraksi massa (0.500±0.002) % dalam air deionisasi untuk menyiapkan larutan B dengan resistivitas (1.98±0.05) Ω·m pada (23±1) °C. (Beberapa komponen larutan B dilarang, sehingga sulit diproduksi);

Larutan C: Larut reagen klorida amonium anhidrat (NHCI) murni secara analitis dengan fraksi massa sekitar 0,2% dan kemurnian tidak kurang dari 99.8% dan surfaktan non-ionik (oktoxynol) dengan fraksi massa 00,50±0,02) % dalam air deionisasi untuk menyiapkan larutan C dengan resistivitas (1,98±0,05)Ω*m pada (23±1) °C. Ketegangan permukaan larutan C kurang dari 40mN/m.

Elektrode

Platinum logam dengan kemurnian setidaknya 99%, rektanguler pemotongan dua elektroda harus (5.0±0.1) mmX(2.0±0.1) mm dan sudut ujung bevel harus (30±2) °

Bilah bevel harus kira-kira datar, sekitar 0,01 mm ~ 0,10 mm lebar

Prosedur Operasional

Menjaga suhu pada (23±2) °C, kelembaban relatif pada (50±10)%; larutan uji berada 35±5 mm di atas sampel;

Larutan menetes di pusat elektroda pada interval waktu 30 ± 5 detik; massa 50 tetes berturut-turut harus 0,997 g ~ 1,147 g, dan massa 20 tetes berturut-turut harus 0,380 g ~ 0,480 g;

Waktu untuk meneteskan 50 tetes pada sampel harus 24,5min±2min.

Penentuan Hasil

Ujiannya harus dihentikan jika terjadi situasi berikut:

a) perangkat overcurrent diaktifkan;

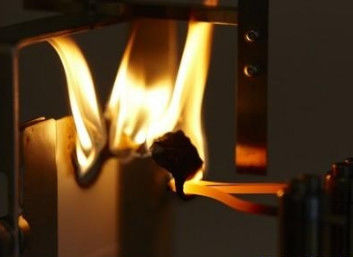

b) terjadi pembakaran terus menerus;

c) setidaknya 25 detik telah berlalu sejak tetes cair ke-50 (100) ditetes, dan tidak ada situasi a) atau b) terjadi.
