Uji EMC surge (surge)?

Dengan perkembangan teknologi yang cepat, perangkat elektronik memainkan peran yang semakin penting dalam kehidupan kita.kita tidak dapat mengabaikan bahwa peralatan elektronik dapat mengalami berbagai efek interferensi elektromagnetik (EMI) selama operasi normalUntuk memastikan operasi normal peralatan elektronik, uji EMC surge (SURGE) diciptakan.

Pertama, mari kita mengenal gelombang (SURGE) tes EMC.

Apa itu surge (surge) tes EMC?

Tes EMC surge (SURGE) adalah tes penting yang digunakan untuk mendeteksi kemampuan anti-interferensi peralatan elektronik di bawah fluktuasi tegangan instan.petir dan fenomena lain yang dapat terjadi di lingkungan nyata untuk menguji daya tahan peralatan dalam lingkungan elektromagnetik yang kerasMisalnya, apakah peralatan elektronik dapat terus berfungsi normal setelah petir.

Dalam tes kompatibilitas elektromagnetik EMC, ada tes yang disebut tes lonjakan.

Uji tegangan EMC (Electromagnetic Compatibility Surge Test) adalah metode uji yang digunakan untuk menguji apakah peralatan elektronik dapat menahan tegangan sementara dari jaringan listrik.Pengujian gelombang EMC biasanya dilakukan sesuai dengan standar internasional IEC 61000-4-5.

Dalam pengujian EMC surge, peralatan pengujian terkena tegangan transien yang mensimulasikan jaringan listrik untuk mensimulasikan kejadian tegangan tinggi tiba-tiba di jaringan listrik.Tegangan tinggi ini mungkin disebabkan oleh petir., kegagalan jaringan listrik, saklar listrik, dll, dan dapat merusak peralatan atau mengganggu operasi normal peralatan.

Jadi, apa tujuan dari gelombang (SURGE) tes EMC?

Pertama, melalui uji surge (SURGE) EMC, kinerja kompatibilitas elektromagnetik (EMC) peralatan elektronik dapat dievaluasi.Kompatibilitas elektromagnetik mengacu pada kemampuan peralatan elektronik untuk beroperasi secara normal dalam lingkungan tertentu tanpa menyebabkan gangguan berbahaya pada peralatan lain.Kedua, uji EMC surge (SURGE) dapat membantu desainer peralatan elektronik menemukan kemungkinan cacat dalam proses desain atau produksi peralatan,Dengan demikian meningkatkan keandalan dan stabilitas peralatan.

Standar uji EMC surge

1. Peralatan listrik dan elektronik: GB/T17626.4-2006, IEC61000-4-5: 2001;

2Peralatan teknologi informasi: GB/T17618-2015, CISPR24: 2010;

3. peralatan rumah tangga, alat listrik dan peralatan serupa: GB/T4343.2-2009, CISPR14-2: 2008;

4. Peralatan listrik untuk pengukuran, kontrol dan penggunaan laboratorium: GB/T18268.1-2010, IEC61326-1:2005;

5. Peralatan transit kereta api: GB/T24338.4-2018, GB/T25119-2010, GB/T24338.6-2018, GB/T24338.5-2018;

6. Peralatan medis teknik: GB4824-2013, IEC CISPR11: 2010;

7Kontroler yang dapat diprogram: GB/T15969.2-2008, IEC61131-2: 2007;

8. Perangkat komputer: GB/T9813.1-2016, GB/T9813.2-2016;

9Peralatan fotovoltaik: CGC/GF004: 2011 (CNCA/CTS0004-2009A), NB/T32004-2013, CGC/GF037: 2014 (CNCA/CTS0001-2011A);

10Sistem transmisi listrik yang dapat diatur kecepatan: GB12668.3-2012, IEC61800-3: 2004;

11. Peralatan turbin angin: NB/T31004-2011;

12. Relai pengukuran dan perangkat perlindungan: NB/T31004-2011.

Standar utama untuk pengujian EMC surge adalah IEC 61000-4-5, yang menetapkan kinerja kompatibilitas elektromagnetik yang harus dimiliki peralatan di bawah tegangan tinggi mendadak (yaitu,(surge) dalam sistem daya.

Selain IEC 61000-4-5, ada sejumlah standar uji EMC surge lainnya, termasuk:

1.ANSI C62.41: Standar ini cocok untuk pengujian tegangan tinggi dan transformer tahan dalam sistem tenaga.

2. EN 61000-6-1 dan EN 61000-6-2: Standar ini menentukan metode dan persyaratan untuk pengujian EMC dalam kondisi lingkungan yang berbeda.

3FCC Bagian 18: Ini adalah persyaratan pengujian EMC yang ditetapkan oleh Federal Communications Commission dari Amerika Serikat dan berlaku untuk peralatan elektronik non-konsumen seperti industri,peralatan ilmiah dan medis.

4.VDE 0843: Ini adalah persyaratan uji EMC yang ditetapkan oleh Asosiasi Elektronika Listrik dan Teknologi Informasi Jerman, termasuk uji tegangan.

Standar-standar ini memainkan peran penting dalam pengujian gelombang EMC.Produsen peralatan harus melakukan pengujian sesuai dengan standar negara atau wilayah mereka untuk memastikan bahwa peralatan memenuhi persyaratan dan peraturan yang sesuai selama penggunaan.

Pengujian gelombang EMC umumnya menggunakan generator gelombang simulasi untuk menyuntikkan impuls gelombang ke dalam peralatan yang diuji, dan kemudian mendeteksi respons peralatan.

Berikut adalah metode pengujian gelombang EMC umum:

1Menentukan persyaratan pengujian EMC dan standar untuk peralatan pengujian, seperti IEC 61000-4-5.

2. Siapkan generator lonjakan dan peralatan uji, dan menghubungkan peralatan uji ke kabel listrik dan generator lonjakan simulasi.

3. Atur generator lonjakan dan atur parameter tes yang sesuai, seperti tegangan uji, bentuk gelombang, frekuensi dan waktu uji.

4Sebelum memulai pengujian, periksa apakah peralatan pengujian dihubungkan dengan benar dan memenuhi persyaratan keselamatan yang sesuai.

5. Mulai uji, suntikkan impuls lonjakan ke dalam peralatan uji, dan catat respons peralatan uji, seperti apakah ada kesalahan, apakah catu daya terganggu, dll.

6Jika ada masalah dengan peralatan pengujian, perlu diselidiki dan dianalisis untuk mengetahui penyebab masalah dan melakukan perbaikan dan perbaikan yang diperlukan.

7Menganalisis dan mengevaluasi hasil pengujian untuk menentukan apakah peralatan pengujian memenuhi persyaratan dan standar EMC yang sesuai.

8Berdasarkan hasil pengujian, sesuaikan dan tingkatkan peralatan jika perlu sampai peralatan pengujian dapat memenuhi persyaratan dan standar EMC yang sesuai.

Perlu dicatat bahwa pengujian gelombang EMC perlu dilakukan di laboratorium atau fasilitas pengujian khusus untuk memastikan stabilitas dan kelanjutan lingkungan pengujian.perhatian harus diberikan pada keselamatan peralatan pengujian dan personil pengujian selama proses pengujian, dan prosedur dan standar operasi keselamatan yang sesuai harus diikuti.

Kriteria uji EMC surge biasanya didasarkan pada standar uji yang digunakan, seperti IEC 61000-4-5.

1. Apakah tes surge lulus: Peralatan harus dapat beroperasi normal selama tes dan tidak terpengaruh oleh impuls surge.

2Apakah peralatan gagal: Jika peralatan gagal selama tes, seperti matikan, memulai kembali, data yang salah, dll, itu berarti ada masalah dengan kinerja EMC dari peralatan.

3Apakah bentuk gelombang memenuhi persyaratan: Bentuk gelombang dari impuls lonjakan harus memenuhi persyaratan uji yang sesuai, seperti waktu kenaikan, durasi, tegangan puncak, dll.

4Batas bentuk gelombang: Jika perangkat tidak dapat menahan bentuk gelombang dari denyut uji selama uji, misalnya, tegangan puncak melebihi tegangan maksimum yang dapat ditoleransi perangkat,itu berarti ada masalah dengan kinerja EMC dari perangkat.

5. Sebelum dan setelah batas bentuk gelombang: Selama pengujian,perlu untuk memeriksa status peralatan sebelum dan setelah injeksi pulsa lonjakan untuk menentukan apakah peralatan dipengaruhi oleh pulsa bentuk gelombang.

Perlu dicatat bahwa kriteria penilaian dapat bervariasi tergantung pada tujuan uji, peralatan uji dan lingkungan uji.diperlukan untuk melakukan uji sesuai dengan standar uji yang sesuai, dan membuat evaluasi dan penilaian berdasarkan hasil tes.

Kebutuhan pengujian gelombang EMC

Produk elektronik yang gagal dalam tes EMC surge mungkin crash, reset, gagal, atau terbakar dalam penggunaan yang sebenarnya, sehingga pengujian EMC surge harus dilakukan.

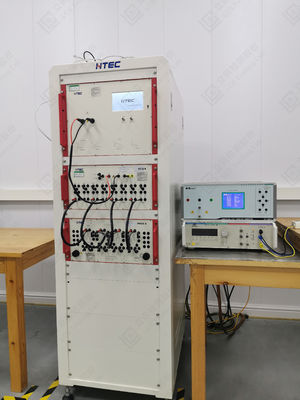

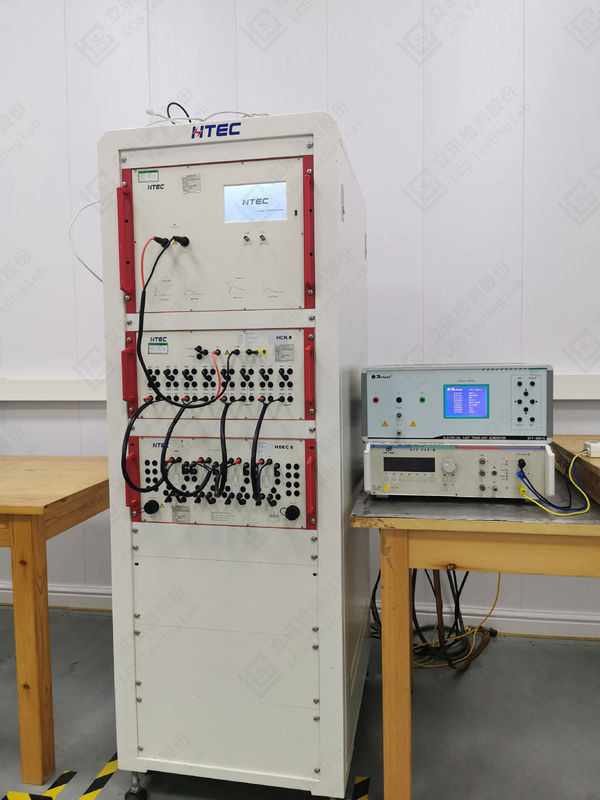

Peralatan pengujian gelombang EMC

1. Generator simulasi kekebalan sementara

2.Tester gelombang petir

3.Generator gelombang sintetis

4. Jaringan kopling tiga fase

5. Jaringan penghubung jalur data

6.Tester gelombang petir

7.7Modul uji 4KV

8. Jaringan kopling dan dekopling

Tindakan pencegahan untuk pengujian EMC surge

1Sebelum pengujian, pastikan untuk menambahkan langkah-langkah perlindungan sesuai dengan persyaratan produsen.

2Tingkat tes adalah sekali setiap menit, yang seharusnya tidak terlalu cepat, sehingga memberikan proses pemulihan kinerja untuk perangkat perlindungan.fenomena petir di alam dan beralih besar switch di stasiun switch tidak bisa memiliki tingkat pengulangan yang sangat tinggi.

3. Tes, umumnya melakukan 5 kali polaritas positif / negatif.

4Tegangan uji harus meningkat secara bertahap dari rendah ke tinggi untuk menghindari artefak karena karakteristik nonlinear volt-ampere.Perhatikan bahwa tegangan uji tidak melebihi persyaratan standar produk untuk menghindari kerusakan yang tidak perlu.

Apa perbedaan antara pengujian lonjakan dan uji serangan petir?

(1) Apa perbedaan antara uji ES transient dan uji gelombang petir?

Gelombang petir adalah bagian dari pengujian EMC. Gelombang petir mengacu pada tegangan tinggi instan yang dihasilkan pada jalur listrik, jalur sinyal, dan jalur kontrol oleh serangan petir.TVS umumnya digunakan untuk menekannya.

(2) Apa perbedaan dan hubungan antara dua item eksperimen "arus impuls" dan "surge" dalam uji EMC?

1. Inrush current menggambarkan arus besar seketika. Secara umum mengacu pada arus besar yang dihasilkan di dalam peralatan listrik untuk sesaat ketika dihidupkan.Hal ini terutama tercermin dalam beban induktif dan kapasitif. beban induktif mewakili motor. saat motor dimulai, itu setara dengan sirkuit pendek, dan arus yang cukup besar,karena resistensi dan induktansi dari gulungan motor sangat kecil. arus masuk terbalik juga akan dihasilkan ketika motor dimatikan. beban induktif seperti kondensator setara dengan sirkuit pendek pada saat mereka dihidupkan,dan arus secara teoritis tak terbatas pada saat ituSelain itu, saat lampu neon mulai, dibutuhkan tegangan tinggi instan dan arus besar untuk mengionkan uap merkuri di dalam tabung lampu.

2. Surge dapat menggambarkan arus atau tegangan (sebagian besar waktu itu mengacu pada tegangan).tegangan tinggi instan dihasilkan pada jaringan listrik dan diterapkan pada peralatan listrik.

3. Kontak: Ketika motor dimatikan, ada baik arus dampak dan lonjakan.

(3) Perbedaan antara gelombang dan petir

1. Sifat yang berbeda

1Surge: Ini adalah nilai puncak instan yang melebihi nilai stabil, yang mencakup tegangan surge dan arus surge.

2. Petir: Ketika petir melanda, arus listrik melewati orang, ternak, pohon, bangunan, dll, menyebabkan cedera atau kerusakan.

2. Penyebab yang berbeda

1. Surge: Ini adalah denyut nadi yang keras yang terjadi hanya dalam beberapa miliun detik.

2. Petir: pelepasan cepat antara satu bagian dari lapisan awan bermuatan dan bagian lain dari lapisan awan dengan jenis muatan yang berbeda, atau lapisan awan bermuatan di bumi.

3. Karakteristik yang berbeda

1Surge: Produk yang mengandung perangkat pemblokiran surge dapat secara efektif menyerap energi yang tiba-tiba besar untuk melindungi peralatan yang terhubung dari kerusakan.

2. Petir: Proses pelepasan cepat menghasilkan petir yang kuat dan disertai dengan suara keras; ketika petir terjadi, muatan biasanya dihasilkan,dengan lapisan bawah adalah listrik negatif dan lapisan atas adalah listrik positif. muatan positif juga dihasilkan di tanah, yang bergerak dengan awan seperti bayangan. muatan positif dan negatif saling menarik, tetapi udara tidak konduktor yang baik.

3Dalam uji EMC, apa faktor-faktor yang mempengaruhi kegagalan uji gelombang petir?

Tambahkan beberapa perangkat perlindungan petir dan anti surge ke antarmuka saluran listrik dan sinyal.tabung varistor TVS (dioda Zener) tabung pembuangan gas tabung pembuangan padat. produk khusus dari perangkat ini memiliki parameter mereka sendiri. jika Anda mengatur tegangan yang sangat tinggi saat melakukan tes,Tidak ada gunanya untuk memilih perangkat yang tidak dapat melindungi terhadap tegangan tinggi sepertiJadi periksa apakah parameter perangkat yang Anda pilih benar dan apakah dapat menahan tegangan tinggi dan arus.
